VHM-Entgrat- und Radiusfräser

VHM-Entgrat- und Radiusfräser zum Facettieren und Kantenverrunden.

Zurück zur Übersicht

Fräsertyp
Durchmesser: 6 - 20 mm
Radius: 0,2 - 7,0 mm
Spitzenwinkel
Materialien

Abmessungen

Hier eine Auswahl unserer meistverkauftesten Fräser (alle Fräser finden Sie in der PDF-Datei):

	Einsatzgebiet	Bezeichnung
Fasfräser (ohne Bohrung)	Stahl, Alu	Ø 6 mm, o. B., Z = 3, Spitzenw. 90°, unbeschichtet, d = 1,0 mm
	Stahl, Alu, Kunststoff	Ø 6 mm, o. B., Z = 3, Spitzenw. 90°, unbeschichtet, d = 2,0 mm
	Stahl	Ø 6 mm, o. B., Z = 5, Spitzenw. 90°, beschichtet, d = 1,0 mm
Fasfräser (mit Bohrung)	Stahl, Alu	Ø 6 mm, m. B., Z = 3, Spitzenw. 90°, unbeschichtet, d = 2,5 mm für FZ 2,6, FK 3, FK 4 + FK 5
	Alu	Ø 6 mm, m. B., Z = 3, Spitzenw. 90°, unbeschichtet, d = 3,9 mm für FK 4, FK 5
	Stahl	Ø 6 mm, m. B., Z = 5, Spitzenw. 90°, beschichtet, d = 3,9 mm für FK 4, FK 5
	Edelstahl	Ø 6 mm, m.B., Z = 5, Spitzenw. 90°, beschichtet, d = 3,9 mm für FK 4, FK 5
	Stahl, Alu	Ø 10 mm, S 6 mm, m.B., Z = 3, Spitzenw. 90°, unbeschichtet, d = 2,5 mm für FK 3, FK 4, FK 5, FK 6
	Alu	Ø 10 mm, S 6 mm, m. B., Z = 3, spiralverzahnt, Spitzenw. 90°, unbeschichtet, d = 3,9 mm für FK 4, FK 5, FK 6
	Stahl	Ø 10 mm, S 6 mm, m. B., Z = 6, Spitzenw. 90°, beschichtet, d = 3,9 mm für FK 4, FK 5, FK 6
	Edelstahl	Ø 10 mm, S 6 mm, m.B., Z = 5, Spitzenw. 90°, beschichtet, d = 3,9 mm für FK 4, FK 5, FK 6
	Stahl <65 HRC	Ø 10 mm, S 6 mm, m. B., Z = 20, kreuzverzahnt, Spitzenw. 90°, beschichtet, d = 4,9 mm für FK 5, FK6
	Stahl	Ø 12 mm, m.B.,Z = 4, spiralverzahnt, Spitzenw. 90°, beschichtet, d = 5,8 mm für FK 6
Fräser (mit Wendeplatte)	-	SP5409-12-FK16, Z = 2, für Wendeplatte X.9
Radiusfräser (ohne Bohrung)	-	R 1,5 mm - Ø 6 mm, o.B., Z = 3, unbeschichtet, mit FZ 2
Radiusfräser (mit Bohrung)	Stahl	R 1,5 mm - Ø 6 mm, o.B., Z = 3, unbeschichtet, mit FZ 2
	Alu	R2,0 mm - Ø 10 mm,S 6 mm, m.B., Z = 3, spiralverzahnt, unbeschichtet , d = 3,9 mm für FK4
	Alu	R3,0 mm - Ø 10 mm, S 6 mm, m.B., Z = 3, spiralverzahnt, unbeschichtet , d = 3,9 mm für FK4
	Stahl	R3,0 mm - Ø 10 mm, S 6 mm, m.B., Z = 5, beschichtet, d = 3,9 mm für FK4

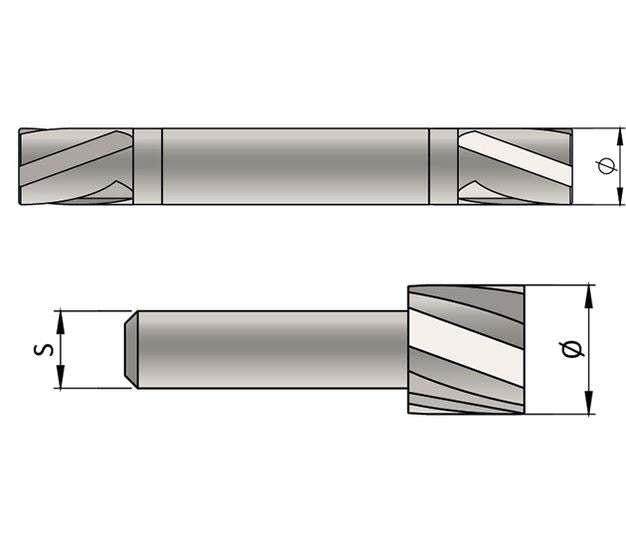

Walzfräser	Stahl, Alu	Ø 6 mm, S 6 mm, m.B., Z = 4, spiralverzahnt, Spitzenw. 180°, einseitig, für FK 6 zum Bündigfräsen
Prismenfräser (für festes Prisma)	Alu	Ø 8 mm, o.B., Z = 3, Spitzenw. 180°, unbeschichtet
	Stahl, Edelstahl	Ø 10 mm, o.B., Z = 3, Spitzenw. 180°, unbeschichtet
Prismenfräser (für Schiebeschlitten)	Stahl, Alu	Ø 6 mm, o.B., Z = 3, Spitzenw. 180°, unbeschichtet

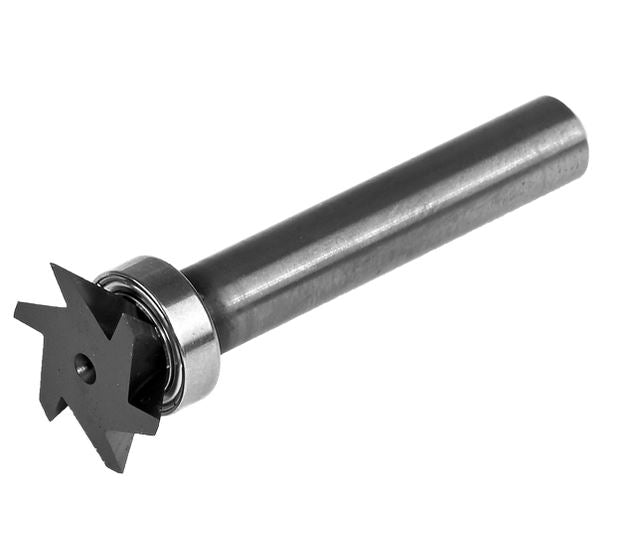

Rückwärtsfräser	Stahl, Edelstahl	Ø 14 mm, S 6 mm, Z = 6, Spitzenw. 90°, beschichtet, mit FK10 x 6, Einsatz nur mit Abdeckkappe 50616
Führungskugellager	Führungszapfen	Ø 2,6 mm
	Führungskugellager	Ø 3,0 mm
	Führungskugellager	Ø 4,0 mm
	Führungskugellager	Ø 5,0 mm
	Führungskugellager	Ø 6,0 mm
	Führungskugellager	für dünne Bleche, 6 mm / W2,5 x 73 mm
	Führungskugellager	für dünne Bleche, 8 mm / W2,5 x 73 mm

Vollständige Abmessungen anzeigen

Unser vielfältiges Werkzeugsortiment umfasst unterschiedlichste VHM Entgrat- und Radiusfräser. Die VHM Fräser sind für die Anarbeitung von verschiedenen Fasenwinkel und Radien erhältlich. Bei der Konturbearbeitung mit den VHM Fräsern werden Kugellager mit Ø 3 mm, Ø 4 mm, Ø 5 mm, Ø 6 mm oder Ø 8 mm eingesetzt. Spitzzulaufende Konturfräser werden in Kombination mit Führungsfingern oder Anschlaglinealen auf allen gängigen Kanten- und Konturenfräsmaschinen genutzt. Natürlich können diese auch auf CNC-Fräsmaschinen eingesetzt werden. Der Vorteil ist die Bearbeitung feiner Konturen.
